Der TensioMyoGraph

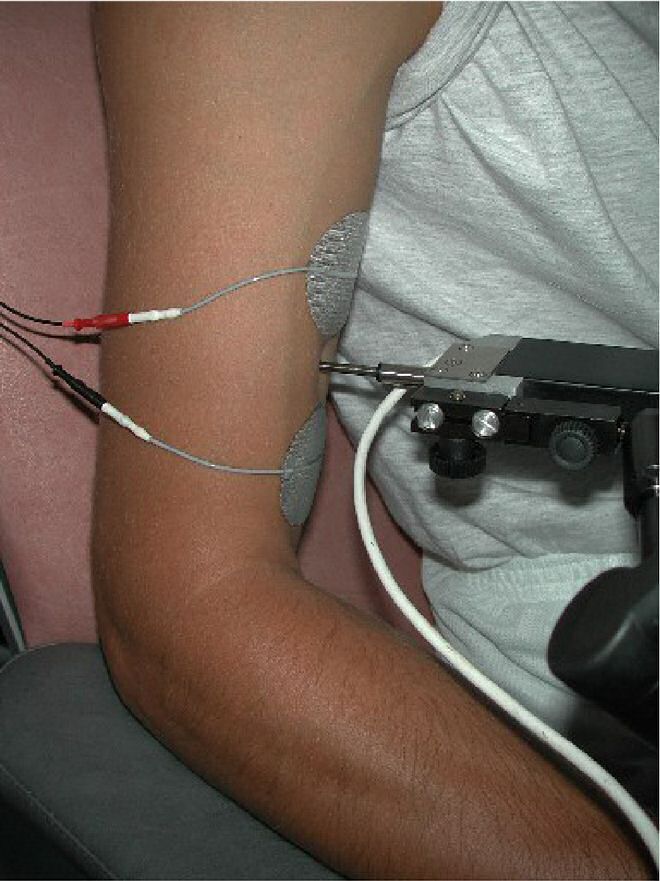

Die Auswertungseinheit des TMG besteht aus einem Fotostativ, einem Verformungssensor, einem Elektrostimulationsgerät, einem Laptop mit zugehöriger Auswertungssoftware und Elektroden zur Elektrostimulation. Der Akku des Stimulationsgerätes hält circa 8 Stunden. Der des Laptops ähnlich lange. Man ist also nicht zwingend auf einen Stromanschluss angewiesen.

Dank des geringen Apparateaufwandes kann der TMG als Diagnosegerät an allen Gelenken und Muskeln genutzt werden. Statt drei oder vier aufwendiger Apparate genügt ein einziger.

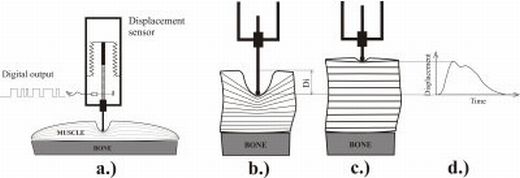

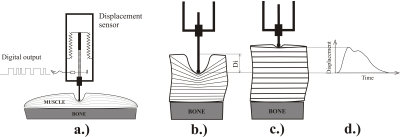

Die TMG Messung funktioniert nach einem denkbar einfachen Prinzip. Da jede Bewegung eines Muskels mit einer Dickenveränderung des Muskelbauches einhergeht, misst der TMG diese radiale Muskelbauchverschiebung mit Hilfe des Verformungssensors.

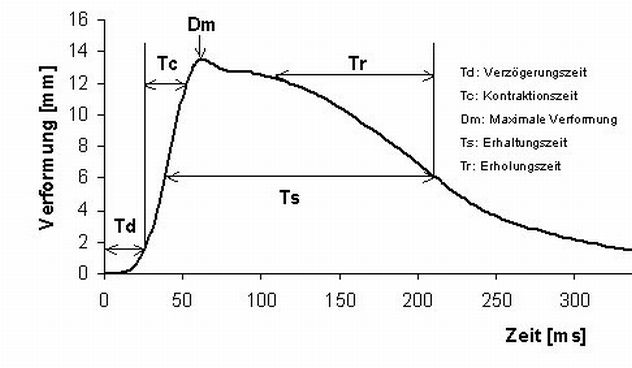

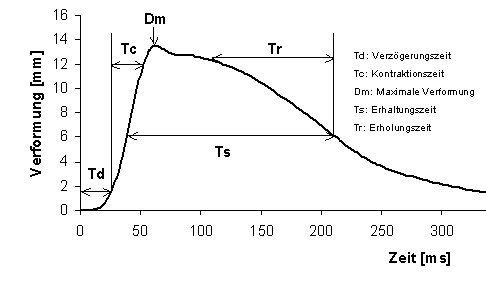

Über eine spezielle Auswertungssoftware werden die Daten der Messung in Form einer Kurve aufbereitet.

Für die TMG Messung wird der Muskel mehrfach elektrisch stimuliert, bis eine maximale Rekrutierung erreicht ist. Dies bedeutet für den Athleten oder Patienten, dass er die Messung nicht willentlich beeinflussen kann und die Ergebnisse unabhängig von eventuellen motivationsabhängigen Faktoren sind.

Mit einer Messung werden verschiedene Parameter erfasst, die Aufschluss über die kontraktilen Eigenschaften der Muskulatur geben. Es wird die Reaktions-, Kontraktions- Erhaltungs- und Erholungszeit (Refraktärzeit) gemessen, außerdem die maximale Dickenzunahme des Muskelbauches und die Ausprägung von schnellen zu langsamen Muskelfasern. Im Anschluss an die Messung wird in circa 2 Minuten ein Report zur Schnellauswertung erstellt. Die Messung lässt sich bei allen oberflächlich liegenden Skelettmuskeln durchführen.
